Серия "Кама" предназначена для систем со средней концентрации каналов ввода-вывода.


Типоразмер платы

  • Евромеханика 4U, 144х100 мм.

Вариант конструктивного исполнения

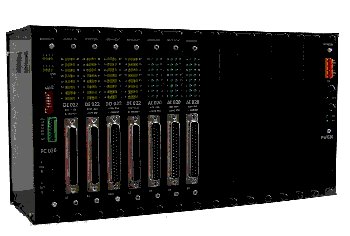

  • модуль для установки в крейт 4U

В одном крейте могут объединяться до четырнадцати модулей ввода-вывода и локальный процессор крейта.

Состав серии:

AI020

  • 16 аналоговых входов с индивидуальной развязкой.
  • Защита каналов от перенапряжения.
  • Высокоточное измерение сигналов среднего и низкого уровня постоянного или переменного тока (амплитуда, частота, сдвиг фаз для сигналов в диапазоне 40 - 60 Гц).
  • Запитка датчиков внутренняя или внешняя. Время измерения канала: 1, 10, 2 0, 50, 100, 500 мс.
  • Источники входных сигналов: нормализованный выход, термопары, термосопротивления, тензодатчики и т.д.
  • Для каждого канала имеются градуировки и калибровки.
  • Разрядность АЦП 24 бит.

DI020

  • 16 дискретных входов с индивидуальной развязкой.
  • Ввод дискретных сигналов, измерение частоты до 12кГц одновременно на всех каналах, счетчики для каждого канала, программная фильтрация.
  • Запитка входов внешняя, 24В.

DI022

  • 32 дискретных входов с групповой развязкой.
  • Ввод дискретных сигналов, контрол ь обрыва и КЗ, программная настройка уровней 0 и 1 (порога срабатывания), измерение частоты до 100Гц одновременно на всех каналах, счетчики для каждого канала, программная фильтрация.
  • Запитка входов встроенная, 9В.

DO 020

  • 16 дискретных выходов с индивидуальной развязкой.
  • Вывод дискретных сигналов, широтная и частотно-импульсная модуляция, исключение пар.
  • Коммутируемая нагрузка 60В 300мА.

DO022

  • 32 дискретных выхода с групповой развязкой.
  • Вывод дискретных сигналов, широтная и частотно-импульсная модуляция, исключение пар.
  • Коммутируемая нагрузка  60В 300мА.

AO020

  • 8 аналоговых выходов с индивидуальной развязкой.
  • Диапазон выходного сигнала 0÷20 мА.
  • Индивидуальная программная калибровка канала.

PC020

  • ARM7 процессор.
  • 2 интерфейса RS-485 или «токовая петля» с индивидуальной развязкой.
  • 2 интерфейса CAN.
  • 1 интерфейс USB.
  • 5 каналов дискретного ввода с внутренней запиткой (групповая развязка).
  • 1 изолированный канал вывода.
  • Технологическое программирование до сотен алгоблоков (функциональных блоков).
  • Маршрутизация обмена между интерфейсами.
  • Поддержка «горячего» резервирования.
